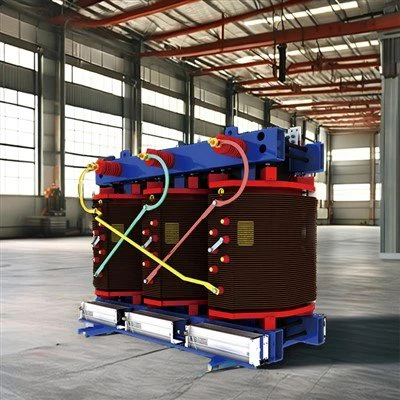

Kolmefaasiline isolatsioonitrafo

Kolmefaasiline isolatsioonitrafo (lühendatult nimetatakse isolatsioonitrafoks). Seda saab kasutada pinge muundamiseks, vooluahela isoleerimiseks ja stabiilseks toiteallikaks 63KV/66KV/69KV kolmefaasilises vahelduvvoolu 50Hz toitesüsteemis ning seda kasutatakse laialdaselt tööstuslikus tootmises, linnade elektrivõrkudes ja peamistes taristuprojektides, mis nõuavad isoleeritud toiteallikat. Sellel on pinge muundamise, elektriisolatsiooni, häirete summutamise ja elektrivõrgu ülekoormuskaitse funktsioonid.

Kolmefaasiline isolatsioonitrafo on konstrueeritud koossturvalisus, tõhusus ja usaldusväärsuspõhisammastena, mis on suunatud tööstus-, kaubandus- ja kriitilise infrastruktuuri rakendustele, mis nõuavad stabiilset toiteeraldust. Disain järgib rahvusvahelisi standardeid (nt IEC 60076, ANSI C57.12.00) ja rõhutab elektriisolatsiooni, et kõrvaldada maandusahelad, summutada pinge hüppeid ja kaitsta tundlikke seadmeid võrguhäirete eest. Trafo kolmefaasiline konfiguratsioon on optimeeritud tasakaalustatud koormuse jaotamiseks, tagades minimaalse energiakao ja ühtlase jõudluse 380V/400V/415V nimipinge puhul (kohandatav vastavalt piirkondlikele nõuetele). Soojusjuhtimine on algusest peale konstruktsiooni integreeritud, kusjuures soojuse hajumise rajad on kalibreeritud taluma pidevat töötemperatuuri kuni 155 kraadini, pikendades kasutusiga ja vähendades seisakuid.

Trafol on tugev modulaarne struktuur, mis koosneb neljast põhisõlmest. Themagnetiline südamikon valmistatud kvaliteetsest-kvaliteetsest külmvaltsitud-räniteraslaminatsioonist (CRGO), mis on virnastatud astmelise-ringi konfiguratsioonina, et minimeerida pöörisvoolukadusid ja suurendada magnetvoo tihedust. Mähissüsteemides kasutatakse H-klassi isoleeritud vaskmähiseid (või ökonoomse alternatiivina alumiiniumi), täppis-mähis kahekihilise-jaotusega, et tagada ühtlane pingejaotus ja taluda lühis{6}}jõude. Thepaak ja korpuson valmistatud korrosioonikindlast-terasest (või karmides oludes kasutatavast roostevabast terasest), suletud konstruktsiooniga, et vältida tolmu, niiskuse ja kemikaalide sissetungimist, -mis on välistingimustes või tööstuslikes tingimustes kriitilise tähtsusega. Täiendavad komponendid hõlmavad vaakum-immutatud isolatsiooni (suurema dielektrilise tugevuse tagamiseks), temperatuuriandureid (PT100) reaalajas-jälgimiseks ja liigpingepiirikuid, mis kaitsevad mööduvate liigpingete eest.

Tööstabiilsuse ja kohanemisvõime maksimeerimiseks sisaldab trafo struktuur mitmeid täiustatud disainifunktsioone. Südamik ja mähised kinnitatakse jäigalt, kasutades epoksüvaiguga{1}}liimitud tugesid, vähendades müratundlikes keskkondades vibratsiooni ja akustilist müra (tavaliselt vähem kui 65 dB 1 m kaugusel). Mähise---südamiku ja mähise---mähise isolatsioonivahed on täpselt kalibreeritud Nomexi või pressplaadist tõkete abil, tagades optimaalse dielektrilise isolatsiooni, minimeerides samal ajal üldist suurust. Paigaldamise ja hooldamise hõlbustamiseks on trafo varustatud tõstekõrvade, ligipääsetavate klemmikarpide ja kondensaadi eemaldamise äravoolusüsteemiga. Lisaks võimaldab modulaarne disain kohandada võimsust (1 kVA kuni 2000 kVA), mähiste ühendusi (Delta/Star) ja paigaldusvõimalusi (põrandale või seinale kinnitatav), muutes selle ühilduvaks erinevate toitesüsteemide arhitektuuridega.

Meil on hea meel kohandada üksusi vastavalt teie soovidele. Lisateabe saamiseks võtke meiega julgelt ühendust.
